Boru sistemleri ile uğraşırken, boru programlarını karıştırmak kolaydır. Özellikle inşaat ve endüstriyel projeler üzerinde çalışan mühendisler ve yükleniciler için terminolojiyi anlamak önemlidir. Bu sayede, yüksek basınçlı taşıma veya yapısal destek gibi belirli bir uygulama için doğru boruyu seçebilirler. Boru programlarını merak ediyor musunuz?
Terim "boru programı" ya da tam olarak "SCH" boru duvarlarının kalınlığını gösteren standartlaştırılmış bir sayıdır. Program numarası arttıkça boru et kalınlığının da arttığını göreceksiniz.
Çok sayıda boru çizelgesi mevcut olsa da, bunların ne anlama geldiğini ve boruların kalitesini ve farklı derecelerini nasıl etkileyebileceklerini anlayalım.

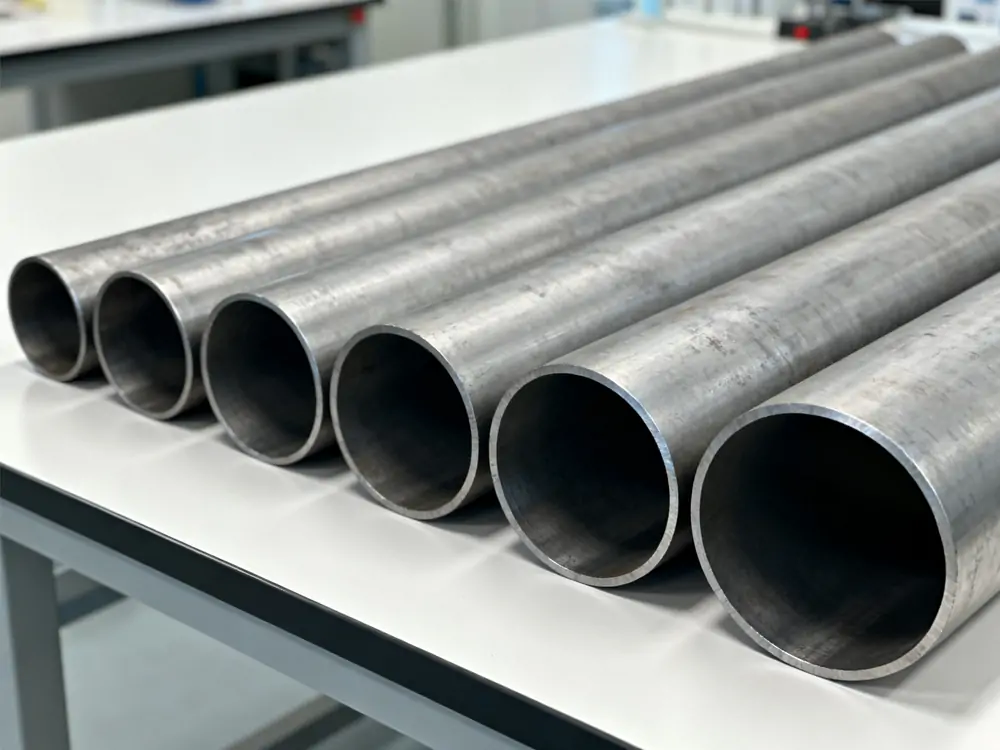

Boruda "program" ne anlama gelir?
Çizelge (SCH), Amerikan Ulusal Standartlar Enstitüsü (ANSI) tarafından atanan standart bir numaradır. Bize verilen nominal boru boyutunun et kalınlığı hakkında bilgi verir. Çizelgeleme sistemi, Amerikan Makine Mühendisleri Topluluğu (ASME) tarafından spesifikasyonları basitleştirmek için geliştirilmiştir. Örneğin, farklı borular için Çizelge 10 gibi çeşitli çizelge numaraları vardır, Program 20, Program 40ve benzeri.
Program numaraları 10, 20 ve 40 boyutsuzdur. Borunun çapı veya diğer parametreler hakkında herhangi bir bilgi vermezler. Ancak, program numarası arttıkça borunun iç çapının kalınlığı artar.
Bu standartlaştırılmış numara, mühendislerin ve yüklenicilerin üreticiden bağımsız olarak standart bir boru seçmelerini sağlar.
Farklı boru programları
Çok çeşitli program numaraları olmasına rağmen, yaygın programlar 5, 10, 20, 40, 80, 100, 120, 140 ve 160'ı içerir. Çizelge 40 ve 80 en yaygın kullanılanlardır. Bu sistem, endüstrilerde boruların tasarlanmasını, tedarik edilmesini ve kurulmasını çok daha kolay hale getirir.
Bu sistemin geliştirilmesinden önce üç standart çelik boru et kalınlığı kullanılmaktaydı: standart, ekstra güçlü ve çift ekstra güçlü.
Boru programını hesaplamak için formül şöyledir SCH = 1000(P/S),
Burada P servis basıncını ve S izin verilen gerilimi temsil eder. Paslanmaz çelik borularda program numarasından sonra bir 'S' son eki kullanılır.
Farklı nominal boru boyutlarının aynı program numarasına sahip olabileceğine dikkat etmek önemlidir. Ancak boru boyutu arttıkça et kalınlığı da artar. Tabloda örnek olarak bazı veriler gösterilmiştir. Üçü arasındaki ilişkiyi gösterir.
| Nominal Boru Boyutu (NPS) | Program Numarası | Gerçek Duvar Kalınlığı |
| 1.000″ | 40 | 0.133″ |
| 2.000″ | 40 | 0.154″ |
| 1.000″ | 80 | 0.179″ |
| 2.000″ | 80 | 0.218″ |
Daha yüksek program numaraları her zaman daha kalın boru duvarları anlamına gelir. Bu, çalıştığınız boru boyutundan bağımsız olarak geçerlidir. Borular aynı program numarasına sahip olsalar bile et kalınlıkları çapa göre değişir.
Bu neden önemli? Daha kalın duvarlar boruların daha fazla basıncı kaldırmasına yardımcı olur. Ayrıca boruyu özel kullanımı için güçlü ve güvenli tutarlar. Bu sistem, her borunun yapısal arıza veya sızıntı olmadan işlevini düzgün bir şekilde yerine getirebilmesini sağlar. Prensip açıktır: daha büyük borular, aynı program tanımlamasını paylaşsalar bile, güç ve stabiliteyi korumak için daha kalın duvarlara ihtiyaç duyar. Bu tasarım yaklaşımı, boru sistemlerinin basınç altında güvenli bir şekilde çalışmasını sağlar.

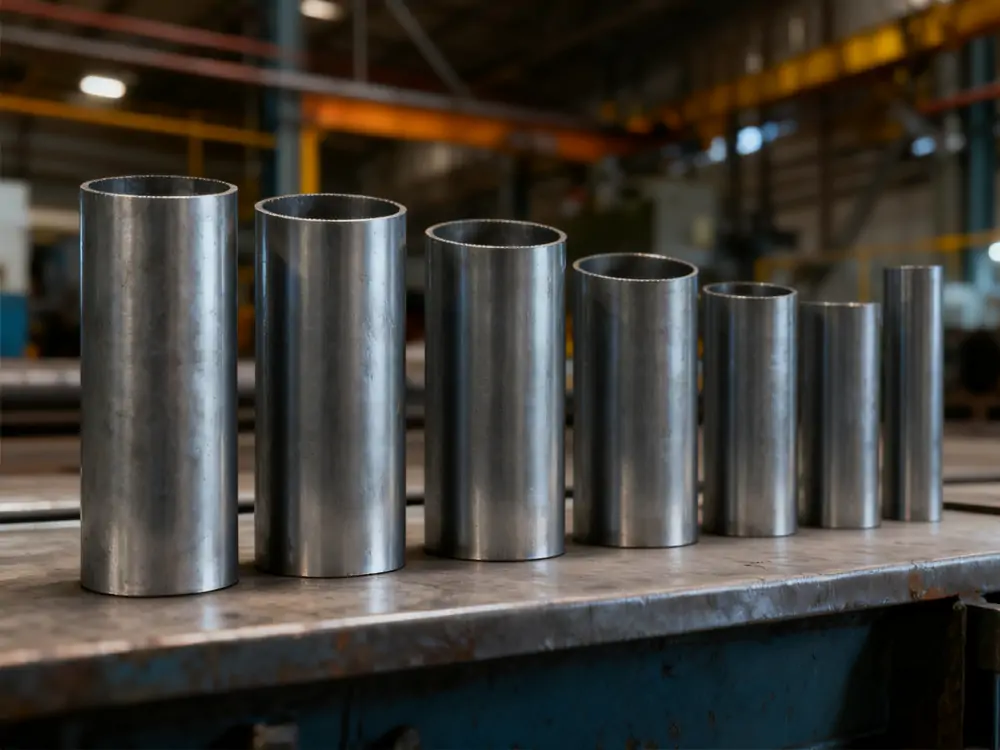

Nominal boru boyutu (NPS) nedir?
İç ve dış olmak üzere ölçülen iki boru çapı vardır. Nominal boru boyutu iç çapı gösterir. Program numarası değişirse, iç çap da değişecektir. Dış çap, değişen program numarasına bakılmaksızın değişmeden kalır.
Çelik boruları belirlemek için kullanılan iki ana parametre, program numarası ve nominal boru boyutudur.
Sonuç
Sonuç olarak, program numarası boruların iç et kalınlığını belirleyen önemli bir parametredir. Mühendislerin ve yüklenicilerin çeşitli projelerde basınç taşıma ve yapısal destek gibi belirli gereksinimler için ideal boruyu seçmelerine olanak tanıyan bir standarttır. Program numarasındaki artış, iç et kalınlığındaki artışı gösterir. Ancak dış çap etkilenmeden kalır. Farklı nominal boru boyutları için çeşitli boru programları mevcut olsa da, SCH 40 ve SCH 80 en popüler olanlarıdır. Doğru program numarasını seçmek, yüksek basınç koşulları altında güvenli bir şekilde çalışarak projenizi desteklemenize yardımcı olacaktır.
