Je bent misschien wel bekend met koolstofstalen buizen. Ze zijn sterk en veelzijdig, met talloze toepassingen in verschillende industrieën. Er zijn een paar overwegingen die cruciaal zijn voordat de fabrikant een koolstofstalen pijp kiest. Een van die overwegingen is het buisschema. Het schema is een gestandaardiseerde methode om de wanddikte van buizen te beschrijven. Veel voorkomende schema's zijn 10, 40, 80, 120 en 160. Zoals je misschien al hebt opgemerkt, ligt schema 80 in het midden van dit spectrum. Daarom is dit een cruciale categorie koolstofstalen buizen.

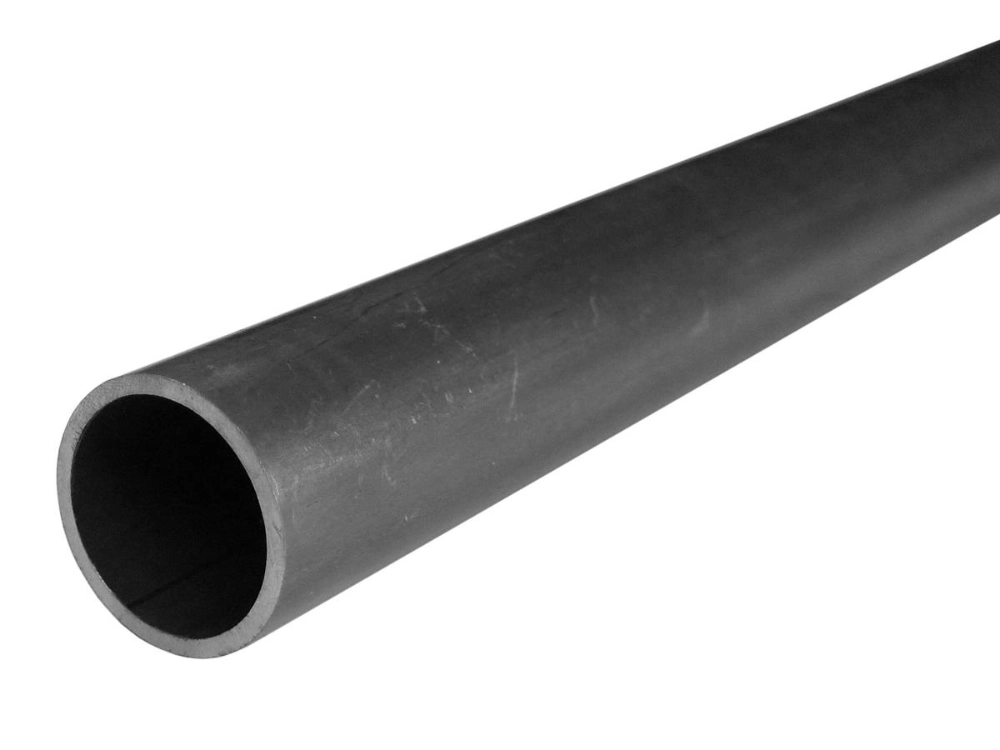

Programma 80 Koolstofstaalpijp
Pijpen van 80 mm koolstofstaal zijn zeer gewild vanwege hun duurzaamheid en drukklasse. Hun tegenhanger, schema 40, is uitstekend voor standaard loodgieterswerk, maar faalt bij zware werkzaamheden. Schema 80 koolstofstaal wordt gekenmerkt door zwaardere wanden en een sterke harding. Hierdoor is het bestand tegen zwaardere omstandigheden. Ze zijn voornamelijk samengesteld uit ijzer en koolstof, met productiespecificaties volgens de schema 80 standaard. Zowel schema als NPS zijn belangrijke terminologieën voor leidingen. Ze worden gebruikt door Noord-Amerikaanse instanties, namelijk ANSI, ASME, API en ASTM. Het zijn wereldwijd geaccepteerde categorieën van buizen.
Programma 80 Koolstofstaalpijpgrafiek
Nominale grootte
(inches)
Buitendiameter
(inches)
Buitendiameter
(mm)
Wanddikte
(inches)
Wanddikte
(mm)
Gewicht
(lb/ft)
Gewicht
(kg/m)
1/8
0.405
10.3
0.095
2.41
0.31
0.47
1/4
0.54
13.7
0.119
3.02
0.54
0.8
1/2
0.84
21.3
0.147
3.73
1.09
1.62
3/4
1.05
26.7
0.154
3.91
1.47
2.2
1
1.315
33.4
0.179
4.55
2.17
3.24
1 ¼
1.66
42.2
0.191
4.85
3
4.47
1 ½
1.9
48.3
0.2
5.08
3.63
5.41
2
2.375
60.3
0.218
5.54
5.02
7.48
2 ½
2.875
73
0.276
7.01
7.66
11.41
3
3.5
88.9
0.3
7.62
10.25
15.27
3 ½
4
101.6
0.318
8.08
12.5
18.63
4
4.5
114.3
0.337
8.56
14.98
22.32
5
5.563
141.3
0.375
9.53
20.78
30.97
6
6.625
168.3
0.432
10.97
28.57
42.56
8
8.625
219.1
0.5
12.7
43.39
64.64
10
10.75
273
0.594
15.09
64.43
96.01
12
12.75
323.8
0.688
17.48
88.63
132.08
14
14
355.6
0.75
19.05
106.13
158.1
16
16
406.4
0.844
21.44
136.61
203.53
18
18
457
0.938
23.83
170.92
254.55
20
20
508
1.031
26.19
208.87
311.17
24
24
610
1.125
30.96
296.58
442.08
Schema 80 en het belang ervan
Schedule 80-buizen combineren de beste aspecten van zacht- en koolstofstaal. Ze zijn van cruciaal belang in bouwprojecten. Omdat het naadloze stalen buizen zijn, vormen ze de basis van verschillende bouwconstructies en onderconstructies.
Ingenieurs geven de voorkeur aan schedule 80-buizen vanwege hun hoge trek- en vloeigrens. Opgemerkt moet worden dat bij bouwkundige werkzaamheden de specificaties van de buizen een belangrijke overweging zijn. Zelfs een kleine rekenfout kan leiden tot onverwachte afwijkingen van het bouwkundige plan. Daarom raadplegen civieltechnische ingenieurs de pijpspecificatietabel op basis van hun vereisten.
Zoals we al eerder zeiden, is het pijpschema geen gemeten waarde. In feite wordt het vaak gecombineerd met NPS om afmetingen nauwkeurig te bepalen. Met pijpspecificatiekaarten kunnen professionals dit doen. Met het pijpschema en de NPS kunnen werknemers parameters zoals buitendiameter, wanddikte en gewicht nauwkeurig bepalen.
Verschillen tussen Programma 40 en Programma 80
Hoewel de specificaties verschillen, hebben zowel schema 40 als 80 enkele overlappende toepassingen. Zo worden beide buizen gebruikt in de bouw. Schema 40 heeft echter de voorkeur voor lichte constructies en binnenleidingen. Het fundamentele verschil tussen de buizen is de dikte.
Schema 40-buizen hebben een kleinere wanddikte dan schema 80-buizen. Naast koolstofstaal kun je ook roestvaststalen buizen van schema 40 vinden. Ze hebben een enkel voordeel in beschikbaarheid en kosteneffectiviteit. Dit komt door een lagere inkoopprijs in vergelijking met schema 80.
Door hun hogere druk zijn Schedule 80 buizen echter bijzonder geschikt voor zware toepassingen. Ze zijn superieur voor projecten met gassen onder hoge druk, chemische verwerking of energieopwekking. Door de grotere wanddikte hebben ze een grotere trek- en vloeigrens dan schema 40 buizen.
Manieren om schema 80-buizen weer te geven
Je zult er baat bij hebben om enkele standaardvoorstellingen van schedule 80-buizen te kennen. Buizen die geschikt zijn voor algemene toepassingen worden vaak STD genoemd. Dit zijn standaard verzwaarde buizen. Ze hebben een binnendiameter van DN250 mm.
Schedule 80 buizen worden ook wel verdikte buizen genoemd. Ze worden vaak weergegeven als XS. Hun binnendiameter valt binnen DN200 mm. Boven schema 80 tot 120 hebben we extra verdikte buizen. Deze worden weergegeven als XXS. Hun binnendiameter valt binnen DN250 mm.
Conclusie
Door vertrouwd te raken met pijpleidingschema's krijg je meer controle over je pijpleidingproject. De eerste stap bij het uitvoeren van een succesvol project is bekend zijn met de hulpmiddelen.
Koolstofstalen buizen hebben een grote verscheidenheid aan gestandaardiseerde modellen. Dit is deels te danken aan hun wijdverspreide gebruik en veelzijdigheid. Het kiezen van een pijpschema is de meest fundamentele beslissing die je zult nemen. Met de kennis uit dit artikel weet u hoe het verband houdt met de algemene specificaties van een pijp. Als u nog vragen hebt over pijpplanningen, neem dan contact met ons op. Ons professionele team staat klaar om u te helpen de juiste beslissing te nemen.
